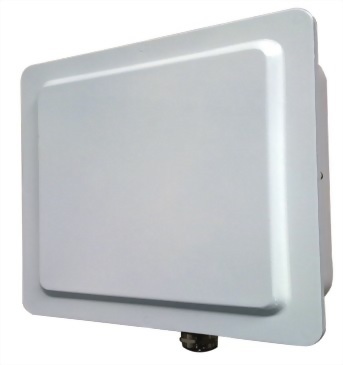

2.4GHz/5GHz MIMO 雙頻 無線網路基地台

2.4/5G MIMO MESH 300Mbps Wireless Solution
型號 : AAP-242802M

主要組件

處理器

Atheros AR7161(680Mhz)

無線晶片

Atheros AR9220 based mini PCI module, Up to three modules

交換控制器

Atheros AR8035 / Atheros AR8021

快閃記憶體

16MBytes

記憶體

128MBytes

設定連接介面

UART x 1(PCBA onboard)

有線網路

10/100/1000 Base-TX MDI/MDIX RJ-45 x 1

相容於 :IEEE802.3 / 802.3u / 802.3at

硬體基數 10/100/1000, 全工/半工, 流量自動偵測控制

天線連接頭

2 x N-type (1 無線網卡)   4 x N-type (2 無線網卡)   6 x N-type (3 無線網卡)

電源供應需求

48V 1A PoE Support Gigabit Ethernet Link

看門狗

硬體看門狗

實體

尺寸大小

220 x 220 x 77 mm

重量

101R/101RH1.8Kg

102R/102RH1.9Kg

103R/103RH2.0Kg (含固定架重量3.7kg)

介面

無線

最多 3 2x2 MIMO 無線卡, mini-PCI 版本 1.0 type 3A

頻率範圍 :

  1. 美國 : 2.400 ~ 2.483 GHz, 5.15 ~ 5.35 GHz, 5.5 ~ 5.7 GHz, 5.725 ~ 5.825 GHz   c.歐盟: 2.400 ~ 2.483 GHz, 5.15 ~ 5.35 GHz, 5.47 ~ 5.725 GHz
  2. 日本: 2.400 ~ 2.497 GHz, 5.15 ~ 5.35 GHz, 5.47 ~ 5.725 GHz  d.中國: 2.400 ~ 2.483 GHz, 5.725 ~5.85 GHz

DNMA-H92RF射頻輸出功率: (高功率)

  1. IEEE802.11a
  1. 24dBm@6M(all)    2.   21dBm@54M(all)
  1. IEEE802.11g
  1. 25dBm@6M(all)    2.   22dBm@54M(all)
  1. IEEE802.11a/n HT20
  1. 24dBm@MCS0/8(all)    2.  18dBm@MCS7/15(5180MHz)   17dBm@MCS7/15(5825MHz)
  1. IEEE802.11a/n HT40
  1. 22dBm@MCS0/8(all)    2.   17dBm@MCS7/15(5190MHz)   16dBm@MCS7/15(5795MHz)
  1. IEEE802.11g/n HT20
  1. 25dBm@MCS0/8(all)    2.   21dBm@MCS7/15(all)
  1. IEEE802.11g/n HT40
  1. 24dBm@MCS0/8(all)    2.   20dBm@MCS7/15(all)

DNMA-92H的接收敏感度: (高功率)

  1. IEEE802.11a
    1. -82dBm@6M, 1Rx    -95/-91dBm@6M, 2Rx    2. -65dBm@54M, 1Rx   -79/-75dBm@54M, 2Rx
  1. IEEE802.11g
    1. -82dBm@6M, 1Rx    -95/-91dBm@6M, 2Rx    2.-65dBm@54M, 1Rx   -80/-76dBm@54M, 2Rx
  1. IEEE802.11a/n HT20
    1. -82dBm@MCS0, 1Rx   -95/-91dBm@MCS0, 2Rx    2.-64dBm@MCS7, 1Rx   -77/-73dBm@MCS7, 2Rx
  1. IEEE802.11a/n HT40
    1. -79dBm@MCS0, 1Rx   -91/-87dBm@MCS0, 2Rx    2.-61dBm@MCS7, 1Rx   -73/-69dBm@MCS7, 2Rx
  1. IEEE802.11g/n HT20
    1. -82dBm@MCS0, 1Rx   -95/-91dBm@MCS0, 2Rx    2.-64dBm@MCS7, 1Rx   -77/-73dBm@MCS7, 2Rx
  1. IEEE802.11g/n HT40
    1. -79dBm@MCS0, 1Rx   -92/-88dBm@MCS0, 2Rx    2.-61dBm@MCS7, 1Rx   -74/-70dBm@MCS7, 2Rx



網路介面

無線

IEEE 802.11 a/g/n 2.4GHz/5GHz 雙頻無線網卡

2 x 2 MIMO 技術

一張網卡 / 二張網卡 / 三張網卡

無線基地台模式/無線客戶端模式/分配轉發模式(WDS mode)/用戶端模式(CPE)

支援IEEE 802.11h DFS

支援WMM QoS

支援頻道/傳輸功率/資料率/最大距離參數的調校設定

支援先進的無線參數調校設定

支援多個無線基地台名稱(Multi-SSIDs)/VLAN標記(每個無線基地台最多16)

支援無線環境偵測掃描功能

支援無線節點(客戶端)資訊取得

支援無線客戶端連接數量限制

支援客戶端使用者的連線相通隔離功能

有線

48V 1A PoE Support Gigabit Ethernet Speed

支援有線網路連線速率設定

10/100/1000 Base-TX MDI/MDIX RJ-45

系統運作

網路橋接模式

第二層交換學習技術、儲存與轉發功能、支援靜態IP/動態IP設定、配發IP主機端/客戶端

支援跨越樹狀迴路通訊協定IEEE 802.1d STP/IEEE 802.1w RSTP/IEEE 802.1s MSTP

支援多點/廣播封包的風暴產生限制功能

支援VLAN

支援VLAN QoS

傳輸效率

從無線介面 傳輸到 有線介面

TCP

一張無線網卡介面傳到有線網路介面 最大傳輸率180Mbps

二張無線網卡介面傳到有線網路介面 最大傳輸率320Mbps

三張無線網卡介面傳到有線網路介面 最大傳輸率320Mbps

UDP

一張無線網卡介面傳到有線網路介面 最大傳輸率240Mbps

二張無線網卡介面傳到有線網路介面 最大傳輸率350Mbps

三張無線網卡介面傳到有線網路介面 最大傳輸率350Mbps

PPS

一張無線網卡介面可傳送短封包數量 >= 20,000

二張無線網卡介面可傳送短封包數量 >= 28,000

三張無線網卡介面可傳送短封包數量 >= 28,000

回應延時

< 5ms

多點中繼跳台

2

最大傳輸率160Mbps

3

最大傳輸率150Mbps

>= 4

最大傳輸率140Mbps

PPS

多點中繼跳台可傳送短封包數量 >= 20,000

回應延時

< 10ms

安全機制

隱藏 SSID (關閉ESSID廣播運作)

允許或限制MAC地址的功能

WEP 64/128/152 bits加密

IEEE 802.1x EAP-MD5/EAP-TLS/EAP-TTLS金鑰加密

WPA/WPA2 PSK/EAP with TKIP/CCMP AES 金鑰加密

系統管理

透過網頁瀏覽器操作管理HTTP(s) WEB GUI

支援Telnet設定、支援SSH設定加密

支援設定介面Console(選購項目)、支援命令列設定CLI Commands

支援簡易網路管理SNMP v2c/v3, standard / 私有MIBs

系統記錄檔Syslog、支援管理VLAN 標記

支援客戶端網路校時NTP Client

支援分位更新/分位重寫回朔Firmware upgrade / downgrade

支援分位雙備份Dual Images

支援雙設定檔案/恢復出廠值Dual Configuration files / Factory Default

支援多等級管理Multiple Level Management

先進技術

多點中繼跳台

多點中繼連續10次跳台後,最大傳輸頻寬可仍達120Mbps



多點中繼連續10次跳台後,Ping的延時仍在10ms以下



多點中繼跳台3條傳輸骨幹,可以提供最大350Mbps頻寬



透過無線基地台多組AP連線設定,具備中繼跳台骨幹備援連線機制



綜合的第二個無線連線設定

(Global Secondary AP Link)

無線連線中斷偵測機制,預設每10分鐘進行偵測判斷



自動偵測修復連線機制



無線基地台多組AP連線設定(RADIO- Secondary AP Link)

預設3AP的備援連線功能,依據預先設定的優先順序AP SSIDChannel進行搜尋、溝通、連線作業。



每個客戶端Wireless Station 無線模組都可以是各自獨立運作



特別適合應用於多點中繼連續跳台無線骨幹系統的架設使用



無線頻寬管理與限制

依據BOTH設定,進行雙向ULDL總頻寬流量的傳輸管理與限制



依據UL/DL各自流量定義,進行ULDL頻寬流量的傳輸管理與限制



用戶端模式連線(CPE)

透過用戶端模式設定,客戶端無線模組介面就可與其他廠牌的無線基地台(AP)進行連線



低速漫遊(Roam)

無線模組設定為客戶端模式運作時,可進行低速切換不同基地台AP的漫遊移動傳輸(50-100公里車速)(50-100ms換手切換)



新增先進技術



超快速的漫遊換手技術
(Ultra-Fast Roaming)

基於Mesh多路徑網路基礎的大頻寬高速移動功能



提供200Km/hr 車速的無縫隙快速換手功能



達到100Mbps傳輸頻寬



可同時支援20台車載移動監控



雲端多重路徑技術
(Mesh Cloud)

OSI Layer2第二層網橋架構的Mesh多路徑網路系統



支援Mesh網路的最佳路徑與自動修復及自動組網等功能



支援多點閘道器出口功能



支援混合光纖網路與無線網路為骨幹出口的設定



多重路徑無線骨幹可達單一鏈路120Mbps傳輸頻寬
